自动绕线机

  • 所属分类:PWM系列环形绕线机

  • 点击次数:
  • 发布日期:2019/07/23
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

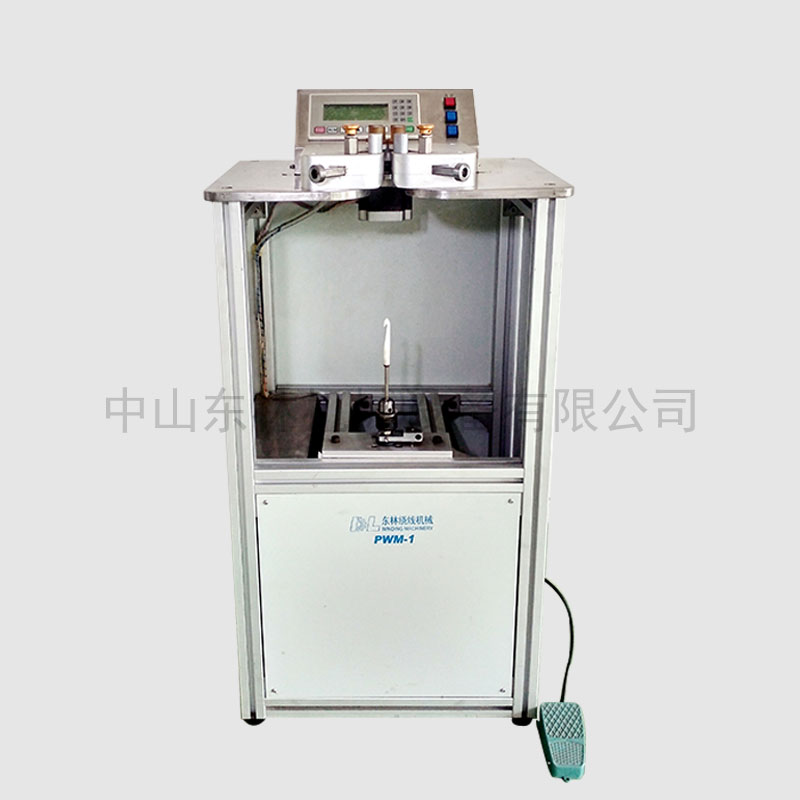

PWM-1绕线机专为粗线径产品设计,利用气缸动力牵引拉线,减轻手工绕线强度,省时省力。PWM-1机型配有大中小型三种尺寸的磁芯夹持座.本机型适用于环形变压器线圈、环形共模电感线圈、DC电源线圈等产品. 广泛应用于变压器、互感器、调压器、稳压器、镇流器、漏电保护器等行业.


机器特点及机身参数

※ 塑料钩针设计,不伤漆包线。

※ 采用气缸牵引力,动力平稳强劲,并能降低成本。

※ 人机屏显示,生产中方向切换,线距调整方便快捷

※ 步进电机驱动磁芯旋转,线距控制精确。

※ PLC电控系统,电气性能稳定可靠。

 脚踏开关点动控制,生产中可随时切换到自动模式。

※ 多种规格的钩针对应不同的线径。

※ 机身尺寸:50X40X110cm

※ 重量: 60kg

※ 功率: 500W

※ 气压: 0.4-0.6MPa

※ 输入电压: 220VAC 50-60Hz

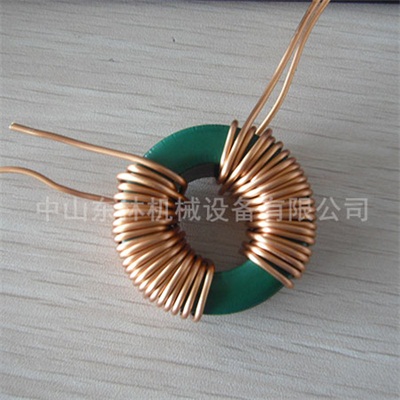

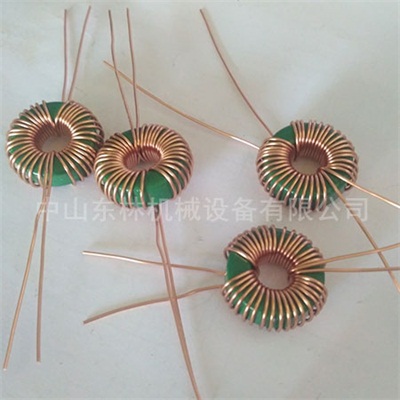

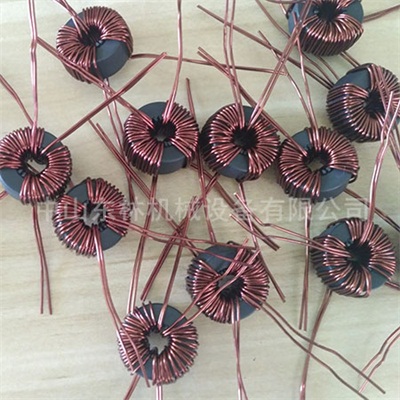

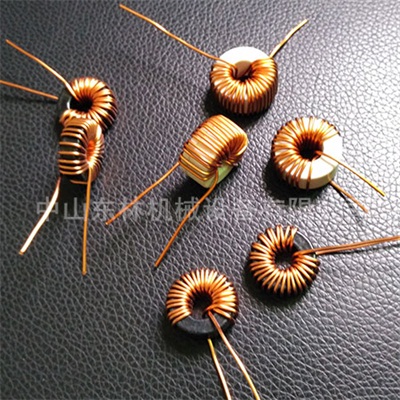

适合产品范围

※ 最大线径: 2.6mm(AWG#10)

※ 适合线长: 小于2m

※ 小型夹持座适合磁芯外径: 12-35mm

※ 中型夹持座适合磁芯外径: 30-60mm

※ 大型夹持座适合磁芯外径: 40-80mm

※ 可依客户要求订制特殊产品机型.

   以上参数仅供参考,需要更详细的参数请您联系我们,我们将向您推荐合适的机器配置。





自动绕线机




自动绕线机

 绕线机就是绕线用的机器,就是把线类缠绕到特定的器件上。常用绕线机绕制的线多为漆包铜线(绕制电子、电器产品的电感线圈),纺织线(绕制纺织机用的纱绽、线团),还有绕制电热器具用的电热线以及焊锡线,电线,电缆等。所以绕线机的应用是很广泛的,适用于很多行业。绕线机的性能特点具有自动绞线功能,可节省人工,提高生产效率,绕线机选用优质材料,精加工组装而成,具有精度高,噪声小等优点。


       全自动绕线机厂家绕线机的主轴机构,绕线机是由三相交流异步电机带动同步带和传动轴转动的。这样做,绕线两侧主轴的转动是等速和同步的。通过加工提高装配精度,进而线模具同心和绕线质量。

 排线机构一般采用步进电动机作为低速绕线机排线机构的驱动源,主要采用步进电动机经同步齿型带驱动滚珠丝杆旋转或采用经联轴器驱动滚珠丝杆旋转的方式。


       张力机构:在绕制细微漆包线和贵金属合金细丝时,由于线径细,如果张力太大,就会断丝或将线拉长,增大线圈的直流电阻;如果张力太小,就会出现乱排线现象,降低绕制品质。因为该设备的放线张力器是固定在滚珠丝杆排线杆上的,所以,采用毛毡压紧方式控制张力。在实际生产过程中,可在重要的工艺环节中增加张力装置,以控制张力的大小,排线整齐、无压叠、无松散,经过细致的调节完全可以满足不同线径的需求。


       全自动型:能够通过电机、电动元件、气动元件、传动装置、传感器、控制系统等组合成一台具有高自动化程度的设备。通常可以自动排线、缠头、断夹线、捻线、上下料。操作工只需要原料的充足,在没有工件或铜线时及时跟换即可连续生产,通常轴数较高,以实现高效率生产。自动化程度足够高的机器可以满足一名员工同时看管多台设备的要求。
