怎么确保全自动绕线机绕线圈数准确性

发布日期:2022-03-31 作者: 点击:

熟悉全自动绕线机的操作系统技术管理人员都知道,全自动绕线机是线圈批量产品生产企业加工中非常具有重要的绕线机设备。它有着自动排线/计数、加工高效、使用更加便捷等多种资源优势,在变压器线圈,电机线圈等生产产品加工一个企业发展都会用到。那么全自动绕线机是如何卷绕的呢?


它由CNC控制器分别控制主轴的启停及排线机构的联动运行,根据设定的工艺来实现主轴的收卷和排线机构的左右位移,当绕线圈数达到设定值后设定自动停车,CNC控制器的功能已经从单一的简单工艺发展到现代多步序复杂工艺的连续运行,目前功能可以满足常见线圈的加工工艺。


在绕线过程中保证线圈数的准确是非常必要的,那么如何做才能保证线圈数的准确呢?

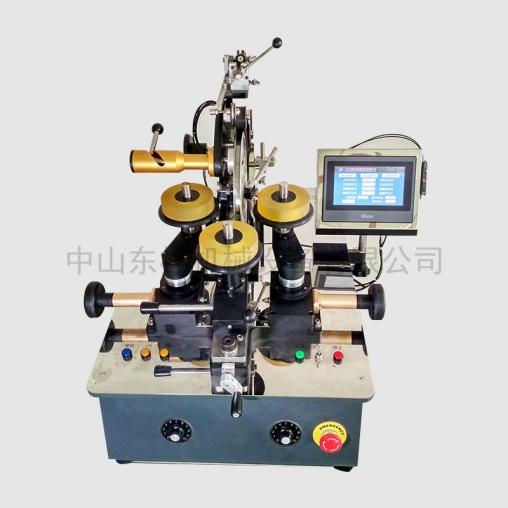

绕线机


从事微电机、电器、变压器或仪表行业的朋友都知道线圈数对这些产品的重要影响,不允许半圈误差。


全自动绕线机主要由主轴系统、排线系统、CNC控制系统、机械结构、附件等部件组成。绕组机的线圈数控制回路由干弹簧传感器、整形电路、计数器、输入给、符合电路和控制器组成。这就是控制线圈数量的方法:


线圈绕制的圈数是通过自动绕线机主轴进行转动的圈数反应研究出来的。该圈数再由干簧传感器转换成脉冲信号,经整形电路整形,变成方波,经微分后去触发计数器。当由单刀二位开关组成的输入给定信号与计数器的计数信号一致时,即如果预先给定了要缠绕的匝数和已经缠绕的匝数,则符合电路的门打开并向控制器发送信号,立即停止缠绕电机,从而保证了匝控制的准确性。


由此不难看出,全自动绕线机的操作要保证线圈数的准确性,必须对技术人员有严格的要求,经企业统一培训,合格后才能操作绕线机。
